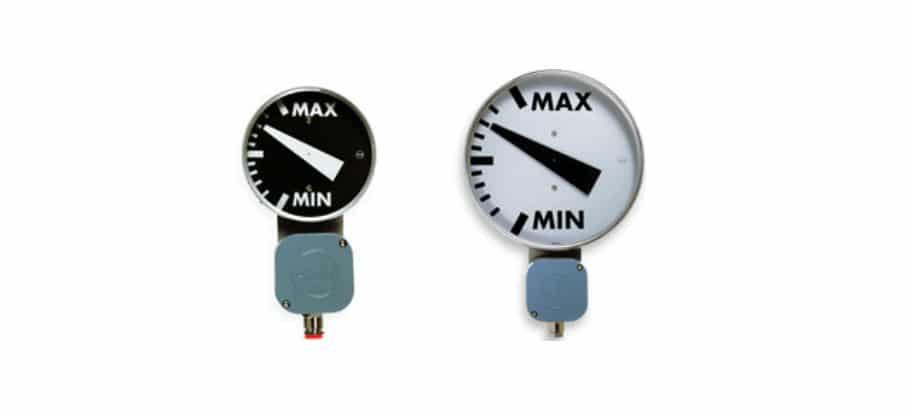

qualitrol 032, 042,045 et akm 44712, 34725 indicateur grand du niveau d'huile
Provides continuous indication of the liquid level inside of a transformer’s main tank, conservator tank or load tap changer compartment. Models available with gear driven or lever driven float mechanisms. Gear driven mechanism provides amplified pointer movement relative to corresponding float travel. Lever driven gauges offers slimmer profile for tight spaces within a transformer. Integrated switches allow for limit and alarm control functions.
Fonctions
- 6 inch (150 mm) dial face with lever (radial) or heavy duty gear driven float arm for use in various tank geometry
- 032/042 feature a field replaceable case (dial) can be exchanged without lowering oil level or compromising tank seal
- Up to 2 adjustable SPDT switches (032/042 features rotatable lens for switch testing)
- Magnetically coupled for leak free operation
- Le contrôle d'alerte de niveau haut et de niveau bas est possible par l'intégration de jusqu'à 3 commutateurs pour les modèles 032, 042 et 045 et jusqu'à 4 commutateurs pour les modèles 44712 et 34725
- Die-cast Aluminum housing is coated with a thermosetting powder coat finish
- Les éléments en acier inoxidable et traités contre la corrosion protègent la jauge des conditions environnementales extrêmes
- 045 models are designed for hazardous locations and are UL listed for class 1 div 2
Options
- La lunette en polycarbonate résistant aux UV en option, résiste au jaunissement
- Un large choix de connexions électriques sont disponibles y compris des connecteurs rapides, de type militaire, ANSI, boîtier de connections ou conduit
- Resistive (potentiometer) or 4-20mA electronic output for remote indication and SCADA system integration
- Universal replacement case for field replacement (032/042/045)
- Float travel ranges from min to max markings for various tank configurations
- Tank connection (flange) style, materials, dial style and dial layout
- Electrical connection types, cable size, lengths and wire colors
Applications
Pour l’indication très visible du niveau d’huile ou de liquide avec des connecteurs (contacts) pour les fonctions de contrôle et d’alarme. Principalement utilisés sur des transformateurs immergés dans l’huile, des changeurs de prises en charge, des cuves de conservateurs et d’autres dispositifs associés.
