Iris Power PDA-IV
Surveillance Périodique en Ligne des Décharges pour les Hydrogénerateurs

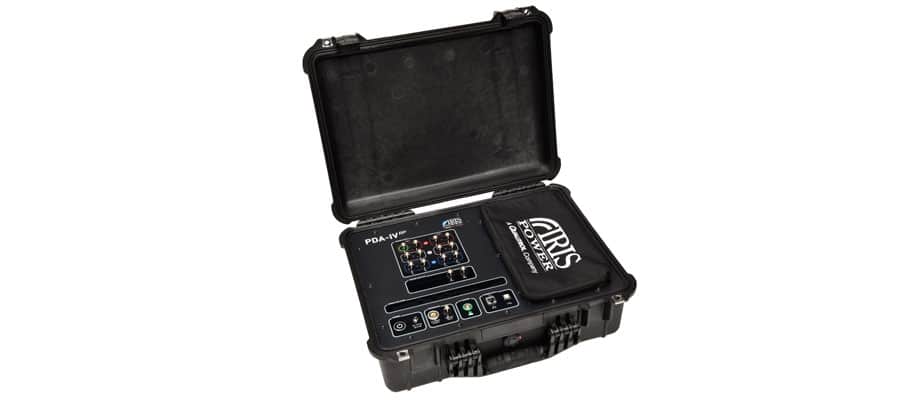

Le PDA-IV est un instrument portable pour surveiller la DP dans des hydrogénérateurs équipés avec des Coupleurs de Condensateurs Iris Power Epoxy Mica.
Générateur Hydro Fonctions
- ENVIRONNEMENT OPÉRATIONNEL • Température: 5ºC à 40ºC • Humidité relative: 15% à 90%
- DIMENSIONS
• L 41cm P 31cm H 21 cm
• Poids: 10,1 kg - LOGICIEL DE CONTRÔLE ET D'AFFICHAGE D'INSTRUMENTS
• Logiciel de contrôle: PDLiteProTM
• Logiciel d'analyse: PDViewTM
• Fonctionne sur n’importe quel ordinateur équipé du système d’exploitation 32 bits Microsoft Windows XP ou supérieur
• Communications ordinateur-instrument via des ports USB ou Ethernet - ANALYSE DE PULSE
• largeur d'impulsion la plus courte (FWHM): moins de 2,5 ns, à l'amplitude de coupure de 3 dB
• plages de magnitude:
- 20-340 mV par tranches de 20 mV,
- 50-850 mV par pas de 50 mV,
- 100-1700 mV par pas de 100 mV,
- 200-3400 mV par pas de 200 mV
• Fenêtre de magnitude la plus basse: 20 mV
• Fenêtres de magnitude: 32 par plage
• double polarité
• 100 fenêtres de phase avec une résolution de 3,6º - SUPPRESSION DU BRUIT
• Comparaison numérique du temps d’arrivée et / ou de la forme des impulsions, avec une différence d’amplitude jusqu’à 50%
• Résolution: 6 ns (correspond à 2 m entre une paire de capteurs) - ENTRÉE DE SIGNAL

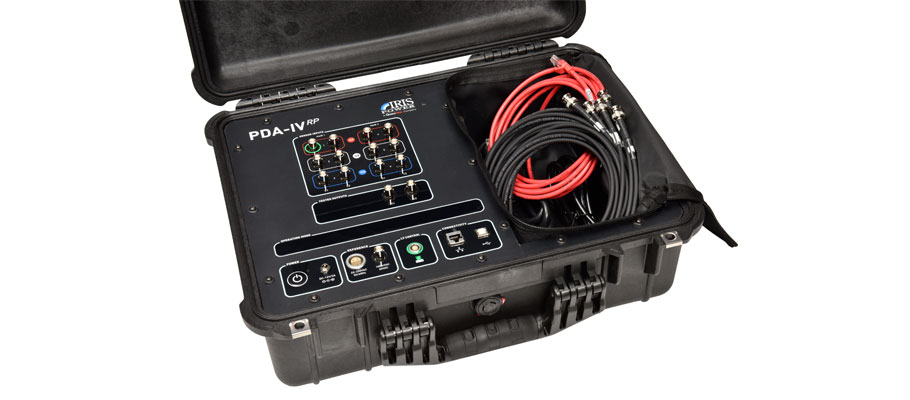

• 12 connecteurs BNC pour condensateurs époxy-mica de 80 pF (multiplexeur incorporé)
• impédance d'entrée 50 Ω - RÉFÉRENCE DE FRÉQUENCE DE PUISSANCE
• 50 Hz ou 60 Hz
• Référence prise à partir de l'entrée étiquetée «C1»
• Plage d’entrée: 100 mV à 20 V - TEMPS D'ACQUISITION DE DONNEES
• sélectionnable à 1 s ou 5 s par fenêtre d'amplitude, pour chaque paire de coupleurs - SOURCE D'ÉNERGIE
• 120/240 V, 50/60 Hz
Options
- Amplificateur PDA (plage de 2 mV - 3400 mV)
- Atténuateur PDA (plage de 20 mV à 34 000 mV)
- Manuel d'instruments supplémentaire
- Option basse fréquence, avec un coupleur portable de 16 kV
- Option basse fréquence, avec un coupleur portable de 25 kV
Application
Le Iris Power PDA-IV peut identifier de manière fiable les enroulements de stator qui sont lâches, contaminés, surchauffés ou mal imprégnés pour aider à évaluer le risque de défaillance de l'enroulement du stator. Cet instrument portable se connecte facilement aux condensateurs Iris Power 80 pF (PDA EMCs) installés en permanence pour de réaliser des tests.
