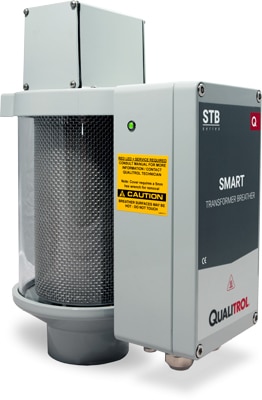

Qualitrol STB000 Smart Transformer Breather
Remove moisture from entering oil-filed transformers or LTC conservators
As a transformer operates, oil expansion and contraction cause a transformer to breathe in humidity from the atmosphere that may age a transformer’s bladder, oil, and insulation system over time. This unnecessary aging to the transformer reduces the overall life of the asset making it difficult to provide reliable power leading. This can lead to additional costs for transformer maintenance or even premature transformer failure.
The Qualitrol STB000 Smart Transformer Breather removes moisture from the air that enters oil-filled transformers or Load Tap Changers (LTC) conservators. Moisture is trapped in silica gel desiccant located within the dehydrating breather. The Qualitrol STB000 is automated to regenerate the silica gel desiccant at a user-selectable time interval using either of the industry’s leading technology – Parts Per Million (PPM) or Relative Humidity (RH) thresholds.
Unnecessary truck rolls or substation maintenance is avoided due to the Qualitrol STB000 Smart Transformer Breather’s internal heather unit that drives out moisture on the transformer exhale cycle allowing the silica gel to regenerate.
Even the smallest amounts of moisture in a power transformer can have varying degrees of problems ranging from limited output to failure. The Qualitrol STB000 represents real cost savings, in addition to customization and easy install.
Fonctions
- Réduit les coûts de maintenance grâce aux schémas respiratoires du transformateur et au dessicant à régénération automatique.
- L'algorithme universel détermine le meilleur style de régénération basé sur le modèle de respiration du transformateur. Le STB000 passe automatiquement à une régénération basée sur un période de temps s'il est installé sur un réservoir qui ne respire pas, comme une application LTC, éliminant ainsi le besoin de porter deux modèles dans votre inventaire
- Toutes les unités ont un revêtement standard C5M et bénéficient d'une garantie de 5 ans
- Plusieurs options de communication, y compris les 4-20 mA, RS-485 MODBUS et un port USB local permettent d'obtenir des tendances de lectures d'humidité et de cycles de régénération
- Nouvelle option de bouton de test permet une vérification facile des fonctions du reniflard sur le terrain
- L'indication LED externe donne l'état actuel de l'unité, y compris la régénération active
- Déshydratant d'huile de 30 000 litres / 8 000 gallons
Options
- Les modèles Polar offrent des chauffages internes supplémentaires pour résister aux températures extrêmes jusqu'à -60 ° C
- Les modèles Offshore Xtreme ™ contiennent des ensembles de matériaux spécialement conçus pour s'adapter à la vie dans des environnements marins sévères
- Plusieurs options de montage disponibles pour une installation neuve ou de retrofit.
- Comprend une électrovanne qui se ferme pendant le processus de régénération pour éviter toute pénétration d'humidité dans le transformateur accidentellement.
Applications
Le reniflard deshydrateur pour transformateurs intelligents de la série STB de Qualitrol élimine l'humidité de l'air qui entre dans les transformateurs remplis d'huile ou les conservateurs de LTC. Le reniflard est automatisé pour régénérer le dessicant de gel de silice à un intervalle de temps sélectionnable par l'utilisateur, l'humidité relative (RH) ou les seuils PPM. La régénération du gel de silice réduit automatiquement les coûts inutiles avec la maintenance du reniflard au long du temps. Les alarmes et les communications digitales permettent une surveillance à distance des niveaux d'humidité et de l'état du reniflard. Recommandé pour l'utilisation sur des transformateurs de taille moyenne/grande avec une tension de 1,38 kV et plus.
Comparer aux produits similaires
De base
Qualitrol STB000 Smart Transformer Breather
Pas besoin de maintenance inutile ou de remplacement de gel de silice sur le terrain
Capacité de détection d'Alarme et de Défaillance; Il n'est pas nécessaire de s'appuyer sur l'interaction humaine
Utilise un gel de silice à couleur changeante comme indication secondaire que la régénération a eu lieu pour une tranquillité d'esprit
Détecte les phases d'inhalation et d'expiration pour éviter que l'excès d'humidité ne soit aspiré dans le transformateur
Pour en savoir plusVous pourriez être intéressé aussi en
ml Système de Surveillance du Transformateur QTMS Qualitrol
Designed to be completely modular and flexible, the QTMS is customizable to any new build or retrofit situatio...
Pour en savoir plus
ml Moniteur de transformateur intelligent Qualitrol 509
Advanced transformer monitor for all parameters required to accurately track and control power transformers. N...
Pour en savoir plus
SmartSUB Ligiciel de Surveillance des Conditions de la Sous-Station
Multi-function condition based monitoring software of substation assets. Through a combination of Intelligent ...
Pour en savoir plusCe produit fonctionne bien avec
ml AKM345 Gen3 OTIWTI™ Oil & Winding Temp Indicator
The AKM345 GEN3 OTIWTITM is the future of oil and winding temperature indication for transformers of all clas...
Pour en savoir plus
ml Thermomètre à huile à base capillaire Qualitrol 104/TR6000
Capillary based, remote indicating, mechanical thermometer. Features bourdon tube measurement with reset-able ...
Pour en savoir plus
l Dispositif Extra Large de Décompression Qualitrol XPRD
Mechanical over pressure protection device with integrated directional discharge outlet. Provides pressure rel...
Pour en savoir plus

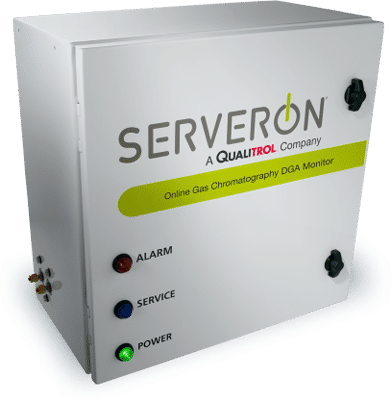

l Serveron® TM8 Gas Chromatography Monitor
